用传抓取消防主机数据教程及TTL转换模块相关操作
发布于 2023-10-23 10:55:39
抓取数据教程及TTL转换模块相关操作
抓取数据
1 TTL打印机需要TTL转232模块，具体顺序见上述步骤
2 非TTL打印机接线 母头接2，5（usb转串口头一般为公头）
3 使用软件读取数据，一般使用sscom串口调试工具，根据版本不同，请注意软件设置（注意安装usb转串口驱动）
软件设置如下图
需要注意
1 软件串口号需要与usb转串口头一致
2 波特率设置为9600
3 打开HEX显示
4 抓取是注意对应设备报警信息与抓取的数据相对应
5 一般需要抓取各个设备的火警，故障，屏蔽，监管，启动，反馈，复位等信息
以依爱8000S为例
26pin排线抓法
26pin及20pin打印机排线抓取数据：
用到如下配件：A.B.C 如下图
接线
第一步
1.首先A模块需要5V供电
- A模块上面的TX接B模块的2
- A模块上面的GND接B模块的5
第二步
- 消防主机打印机排线26pin/20pin端子插到A模块上面
- C模块插在B模块上面 然后C模块usb头插到电脑上面
第三步
打开串口工具，设置好参数之后，现场模拟报警 主要是火警和故障信息
TTL转换模块

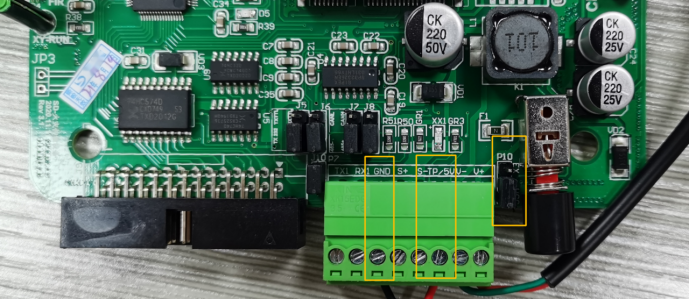

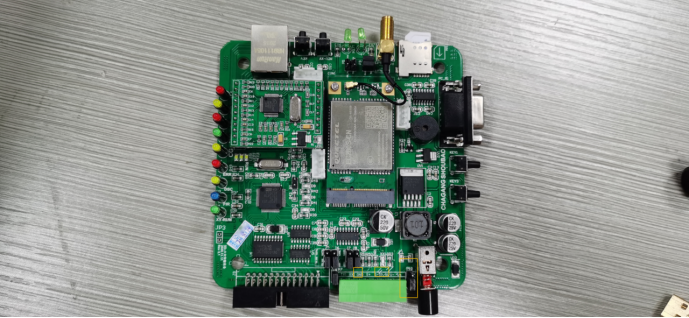

模块的供电
1 查看用传是否在5V供电状态，P10跳线器需插在第二及第三插针
2 5V供电接口为正极：TP/5V（右数第三端子）负极GND（左数第三端子）
模块数据传输接线

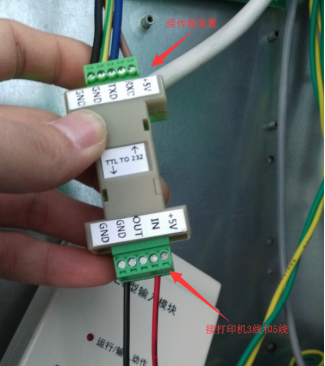

1 有外壳

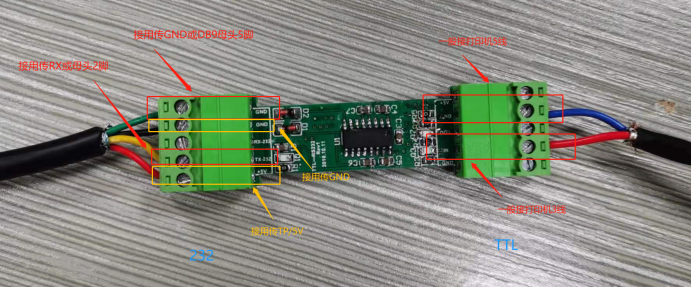

2 无外壳
3 DB9母头接线
打印机端一般为3，5。具体情况先拍照确认打印机类型
1 条评论
相关文章
热门文章
热门问题
等待解答
推荐专家
2个答案 0次被采纳
13个答案 1次被采纳
7个答案 3次被采纳
2个答案 0次被采纳
4个答案 0次被采纳
抓数据内容及格式模板
主机外观照片
打印机接口照片
波特率: 数据位: 停止位: 校验位:
火警
一：手动按钮
该条报警所抓取到的数据:
该条报警打印的纸条或主机屏幕显示的报警信息照片:
二：烟感火警
该条报警所抓取到的数据:
该条报警打印的纸条或主机屏幕显示的报警信息照片:
三：温感火警
该条报警所抓取到的数据:
该条报警打印的纸条或主机屏幕显示的报警信息照片:
四：消火栓按钮
该条报警所抓取到的数据:
该条报警打印的纸条或主机屏幕显示的报警信息照片:
故障
一：烟感故障
该条报警所抓取到的数据:
该条报警打印的纸条或主机屏幕显示的报警信息照片:
二：手报故障
该条报警所抓取到的数据:
该条报警打印的纸条或主机屏幕显示的报警信息照片:
三：消报故障
该条报警所抓取到的数据:
该条报警打印的纸条或主机屏幕显示的报警信息照片:
四：温感故障
该条报警所抓取到的数据:
该条报警打印的纸条或主机屏幕显示的报警信息照片:
五:其他故障，如主备电故障等
该条报警所抓取到的数据:
该条报警打印的纸条或主机屏幕显示的报警信息照片:
启动
该条报警所抓取到的数据:
该条报警打印的纸条或主机屏幕显示的报警信息照片:
反馈
该条报警所抓取到的数据:
该条报警打印的纸条或主机屏幕显示的报警信息照片:
监管
该条报警所抓取到的数据:
该条报警打印的纸条或主机屏幕显示的报警信息照片:
屏蔽
该条报警所抓取到的数据:
该条报警打印的纸条或主机屏幕显示的报警信息照片:
系统复位
该条报警所抓取到的数据:
该条报警打印的纸条或主机屏幕显示的报警信息照片:
